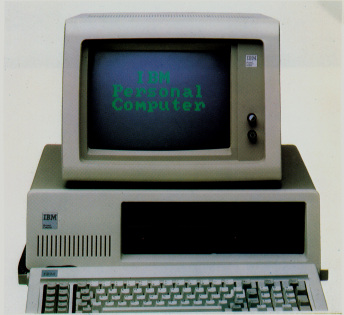

IBM PC 5150 -keskusyksikkö

IBM PC:n tärkein osa on keskusyksikkö, jonka emäkortti sisältää 16-bitin mikroprosessorin, lukumuistin ja käyttömuistin. Lisäksi keskusyksikköön kuuluu 5 systeemin laajennusliitäntää, yksi tai kaksi tietolevyasemaa, kaiutin, virtalähde ja muiden oheislaitteiden liitäntöjä.

Tehokas 16-bitin mikroprosessori, Intel 8088 on itse asiassa n. 5 pennin kokoinen piisiru, joka voi käsitellä yli miljoonan tavun muistiavaruutta. IBM PC:n mikroprosessori on riittävän nopea suorittamaan noin 250 000 yhteen- ja vähennyslaskua tai vastaavaa toimintaa sekunnissa.

IBM PC:n keskusyksikköön kuuluu 40 KB:n lukumuisti, joka sisältää BIOS (Basic Input/Output System) -aliohjelmat, rutiinit toiminnan automaattiseen testaukseen virtaa kytkettäessä, ja helppokäyttöisen BASIC-ohjelmointikielen. BIOS-aliohjelmat ohjaavat tiedonsiirtoa keskusyksikön ja näppäimistön sekä näyttöpäätteen ja kirjoittimen välillä.

Viiden systeemilaajennusliitännän avulla voi kasvattaa ja muuttaa IBM Personal Computer -järjestelmää käyttäjän tarpeiden muuttuessa. Laajennusliitäntöjen avulla voi esimerkiksi:

• laajentaa käyttömuistia 64 K:sta aina 640 K:hon asti
• lisätä toinen 320 KB:n tietolevyasema
• pitää yhteyttä muihin tietokoneisiin tiedonsiirtosovittimen kautta.

Laajennusyksikön avulla voi IBM PC:hen lisätä enintään kaksi 10 MB:n kiintolevy-yksikköä. Laajennusyksikkö lisää myös laajennusliitäntöjen määrän 13:ksi.

Tietolevynä käytetään 5 1/4 tuuman kokoista levyä (Mini floppy disk). 320 KB:n tietolevylle mahtuu suunnilleen 164 sivua tekstiä kirjoituskoneen kaksoisrivivälillä kirjoitettuna. Saantiaika 6 ms uralta uralle; siirtonopeus 20 480 tavua sekunnissa; hihnaveto.

Laajennusyksikön avulla saatava kiintolevy-yksikkö käyttää kahta 5 1/4 tuuman kiinteästi asennettua kovalevyä. Yhden yksikön tallennuskapasiteetti on 10,4 MB. Saantiaika 3 ms uralta uralle; siirtonopeus 5 M bittiä sekunnissa.

Tekniset tiedot:

IBM-Tuotteiden jakelu Oy PL 265, 00101 Helsinki 10
