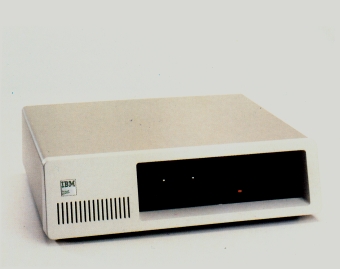

IBM PC 5161 -laajennusyksikkö

IBM PC:n laajennusyksikön avulla voi lisätä sekä Personal Computer/1:n että Personal Computer XT:n levymuistikapasiteettia ja niihin liitettävien oheislaitteiden määrää. Laajennusyksikkö on keskusyksikön näköinen ja kokoinen laite, joka sijoitetaan keskusyksikön päälle tai viereen. Laajennusyksikön avulla saadaan Personal Computereihin suurimmassa kokoonpanossa kaksi 10 MB:n kiintolevy-yksikköä ja kaksi 360 KB:n tietolevyasemaa. Tässä kokoonpanossa sijoitetaan kiintolevy-yksiköt laajennusyksikköön ja tietolevyasemat keskusyksikköön. Laajennusyksikköön kuuluu 8 laajennusliitäntää, joten PC/1:n laajennusliitäntöjen määrä on tämän yksikön kanssa 13 (5+8) ja PCXT:n 16 (8+8). (Kaksi näistä laajennusliitännöistä tarvitaan keskusyksikön ja laajennusyksikön väliseen tietoliikenteeseen).

Laajennusyksiköitä on kaksi mallia, joista malli 1 on tarkoitettu PC/1:lle ja malli 2 PCXT:lle. (Malli 2:een ei kuulu kiintolevy-yksikön sovitinta, joka on PCXT:n vakiokokoonpanossa. Vanhoissa PC/1:ssä joudutaan myös vaihtamaan lukumuisti. Uusi lukumuistisiru tulee laajennusyksikön mukana).

Tekniset tiedot:

IBM PC 5161 -laajennusyksikkö

varustettu 10 MB: n kiintolevy-yksiköllä
8 laajennusliitäntää (6 pitkille sovitinkorteille ja 2 lyhyille)
laajennusyksikköön on asennettu laajennussovitinkortti ja keskusyksikköön asennetaan I/O-kortti yksiköiden väliseen kommunikointiin
vakiokokoonpanoon kuuluu liitäntäkaapeli
oma oskillaattori
toiminnan testaus virtaa kytkettäessä
malli I:ssä lisäksi
- kiintolevy-yksikön sovitin
- lukumuistin vaihto-osat (vanhanmallisiin emäkortteihin)
malliin 2 siirretään
- kiintolevy-yksikkö ja sen sovitin PCXT:n keskusyksiköstä

Mitat

korkeus 14 cm
leveys 51 cm
syvyys 41 cm
paino 12,2 kg ilman kiintolevy-yksiköitä ja 14,9 kg niiden kanssa

Ominaisuudet

käyttää 220V/50 Hz:n virtaa
tehontarve 130 W

IBM-Tuotteiden jakelu Oy
PL 265, 00101 Helsinki 10
