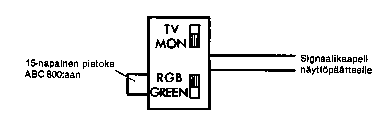

3.1.5 Signaalikaapelissa olevat kytkimet

Signaalikaapelissa ovat seuraavat kytkimet:

• MON - TV. Tällä kytkimellä valitaan ABC810:n toiminta joko TV:nä tai monitorina. Kytkin toimii näyttöpäätteen takana olevan masterkytkimen orjakytkimenä. Kytkin on tietokonekäytössä asennossa MON.
• RGB - GREEN. Mikäli tämä kytkin on asennossa GREEN, ei ABC810:aan tule punaista eikä sinistä signaalia. Tämän vuoksi on näyttö ainoastaan vihreä, mikä väri antaa silmää miellyttävän kontrastivaikutuksen. Kytkin on normaalisti asennossa RGB.

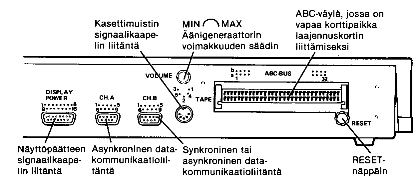

3.1.6 Liitännät

ABC800:n takana on liitäntä näyttöpäätteen signaalikaapelille sekä liitännät eri ympäryslaitteille.
